Установка антенны триколор. Самостоятельная установка оборудования от триколор тв

Только что приобретенное оборудование Триколор ТВ необходимо установить и настроить. По мнению многих, самая сложная часть работы – установка антенны. О том, как настроить антенну Триколор самостоятельно, существует немало инструкций с пошаговым руководством.

Первым делом требуется собрать антенну согласно прилагаемой инструкции по эксплуатации, а затем определить ее место расположения. Важно обеспечить прямую видимость. Не допускаются какие-либо препятствия в зоне видимости по направлению на спутник, поскольку сигнал сквозь них не пройдет. Ни деревья, ни различные сооружения не должны быть преградой между источником сигнала и приемным устройством.

Придерживаясь пошагового алгоритма действий, самостоятельная сборка, установка и настройка сигнала не составят особых усилий:

Место расположения антенны следует выбирать как можно ближе к месту установки ресивера.

От точности регулировки антенны с географической точки зрения, зависит четкость трансляции Триколор ТВ. Необходимые величины, которые требуется соблюдать: угол места и азимута, измеряемые в градусах.

Для определения данных величин, необходимо ориентироваться на специальную таблицу, в которой следует найти свой город, либо ближайший к нему населенный пункт. Второй способ выставления азимута – с использованием компаса. Сложность регулировки заключается в различных производителях оборудования, используемых для приема каналов Триколор ТВ.

Используя инструкцию от приемника, кабель от конвертора необходимо подвести к ресиверу. Далее для настройки спутникового сигнала, ресивер следует включить.

Для начала необходимо отыскать любой сигнал со спутника, основываясь на специальную методику:

• зеркало спутниковой системы нужно направить на небо в место расположения солнца в обеденное время;
• тарелку необходимо двигать на пару миллиметров и при этом крутить;
• интервал между шагами 5-10 сек. Иначе сигнал со спутника можно упустить;
• следует помнить о том, чтобы не стоять перед приемным устройством, загораживая путь сигналу;
• если информационный луч не найден, а антенна перемещена с положения 12 часов на 14, следует повторить все сначала, предварительно опустив ее на 1 мм, ослабив вертикальные гайки. На экране должно появиться изображение канала Триколор ТВ либо полоски с параметрами сигнала;
• в случае успешной настройки на спутник и получения картинки Триколор ТВ, нужно произвести самостоятельно точную настройку, которая не помешает в дождливую или снежную погоду либо в плохой видимости. Для хорошего запаса сигнала должно быть не менее 70% его качества и силы на каждую шкалу;
• после завершения настройки, необходимо закрутить все гайки, а зажим конвертора ослабить. Затем прокрутить конвертор вправо на несколько градусов, ориентируясь на шкалу. Добившись нужного уровня, хомут следует закрепить;
• при затягивании гаек, антенна может смещаться в ту или иную сторону, поэтому нужно постоянно контролировать уровень сигнала по шкале ресивера.

Нацелив оборудование на спутник, можно наслаждаться трансляцией любимых каналов Триколор ТВ.

Работа с приемным оборудованием

После включения ресивера, на экране телевизора нужно активизировать строку меню «Уровень принимаемого сигнала». После нажатия «Меню» на ДУ пульте от ресивера, развернется «Главное меню». С использованием блока кнопок со стрелками следует выбрать строку «Установки». После введения пароля 0000, откроется список, в котором следует выбрать команду «Системные установки» и снова «ОК». Затем выбирается название спутника. В европейской части страны передача информации ведется со спутника Eutelsat 36B. Для других регионов следует выбрать Eutelsat 36A. Шкалы регулировки параметров сигнала находятся в меню «Установка антенны».

Место положения спутника

Для гарантированного и бесперебойного приема пакетов со спутника, следует знать его место положения, поскольку спутниковый сигнал не может проходить сквозь предметы, в отличие от наземного.

Все космические аппараты находятся над экватором, поэтому зеркало антенны должно быть направлено на южную сторону. В виду этой особенности, определяется место крепления устройства.

Спутниковая тарелка сравнима с линзой, которая фокусирует сигнал со спутника и направляет в конвертор для дальнейшего усиления. Оператор Триколор ТВ использует круговой конвертор, входящий в комплект приемного оборудования.

Спутниковые телеканалы сегодня пользуются большим спросом. Купить необходимое для их просмотра оборудование может практически любой желающий, т.к. оно стоит недорого.

Чтобы смотреть спутниковое телевидение, необходимо приобрести специальную антенну, установить и настроить ее. Для этого не обязательно прибегать к помощи специалистов. Настроить тарелку «Триколор ТВ» можно и самостоятельно.

Тарелка является основным элементом всей системы. Она представляет собой металлическую конструкцию параболической формы, вогнутой внутрь. Такая форма сделана для того, чтобы сигналы, поступающие со спутников, при соприкосновении с поверхностью тарелки сосредотачивались в одной точке – круговом конвекторе. Благодаря этому можно получать высокое качество связи. Сигналы от конвектора по кабелю поступают в ресивер, где после преобразования выводятся на экран телевизора.

Место для антенны

Как самостоятельно настроить спутниковую антенну «Триколор TB»? Успешность настройки зависит не только от качества оборудования, но и от правильной установки самой тарелки.

Правила установки антенны

1. Выбрать доступную траекторию от тарелки до спутника. Т.е. выбрать самое подходящее место, где поступлению к тарелке ничего не будет препятствовать. Для этого нужно мысленно прочертить линию от антенны в направлении передаточного устройства. На линии траектории не должно быть веток деревьев, зданий, вывесок, флагов — т.е. любых объектов и предметов, которые могут воспрепятствовать поступлению сигнала. Спутниковый сигнал не может проходить сквозь стены.
2. Установить и закрепить антенну на высотной точке. Таковой может стать крыша дома, внешняя часть балкона или лоджии, просто стена, или специальная конструкция (вышка) возле дома.

Не стоит устанавливать антенну внутри балкона, а также в тех местах, где потенциально может скапливаться снег, вода, листья деревьев и другой мусор.

Лучшим направлением спутниковой антенны считается направление на экватор (т.е. в северном полушарии это направление на юг).

При установке лучше всего выбрать такое место, которое максимально приближено к телевизору. Это облегчит работу по настройке.

Наружная конструкция «Триколор ТВ» состоит из нескольких частей:

• кронштейна;
• зеркала антенны;
• кабеля коаксиального;
• конвектора.

Кронштейн должен быть закреплен на стене или крыше при помощи анкерных болтов. Если крепление будет не очень надежным, то даже небольшой ветер начнет колебать антенну, что сразу же скажется на качестве изображения. При этом рекомендуется не затягивать болты сразу максимально туго, т.к. чаще всего приходится изменять положение антенны в процессе настройки. Окончательно затянуть болты можно тогда, когда все остальные работы будут сделаны.

Когда кронштейны установлены, можно крепить собственно зеркало тарелки и конвектор. Конвектор устанавливается на держатель разъемом в нижнем положении, чтобы его не заливало водой.

Подключение приемника

Этапы соединения кабеля и конвектора

1. Зачистить конец кабеля. Для этого надрезать внешний изолирующий материал на расстоянии примерно 15 мм от края, внутренний материал надрезать на 10 мм. После чего надрезанную изоляцию снять. Все это надо сделать очень аккуратно, чтобы не повредить экранирующую оплетку.
2. Экранирующую оплетку вместе с фольгой нужно загнуть в противоположное направление от концов, и прикрутить к F-разъему до упора.
3. За разъемом оставить конец жилы размером 2 мм.
4. Сам кабель на держателе нужно закрепить. Для этого обычно используют изоленту, скотч, либо нейлоновые хомуты.
5. Разъем нужно сделать герметичным, чтобы исключить попадание влаги внутрь. Для этого можно использовать герметик, скотч или изоленту.

На этом заканчиваются все основные наружные работы по установке антенны. Когда конструкция установлена, нужно ее настроить. Для этого требуется присоединить кабель к приемнику, после чего провести настройку ресивера.

Подключение ресивера к телевизору можно сделать двумя способами:

• при помощи высокочастотного (ВЧ) антенного кабеля;
• при помощи низкочастотного (НЧ) кабеля с разъемом.

ВЧ необходимо вставить в гнездо телевизора, которое предназначено для антенны и имеет соответствующий значок. Другим концом его нужно вставить в разъем «RF Out» на приемнике. При включении в электророзетку на экране телевизора должно появиться слово «ВООТ» и цифровое обозначение канала. При включении поиска каналов должен появиться ответ «Нет сигнала». Это значит, что устройство работает правильно.

Подключение НЧ производится почти так же. Только после появления на экране надписи «BOOT» нужно нажать на пульте на клавишу «А/V», и после этого ждать надписи «Нет сигнала». Если она появилась, значит — все работает правильно. Любая другая надпись говорит о том, что схема аппаратуры собрана неверно.

Настраиваем спутниковый сигнал

Как добиться качественного изображения?

Для поиска сигнала необходимо проделать несколько действий в настройках спутникового TB.

На ПУ ресивера нужно выбрать «Меню» => «Установка» => «ОК».

Ввести четыре нуля. В всплывающем окне снова нажать «ОК».

Выбрать графу «Установка антенны» и снова нажать «OK».

Найти две шкалы – «Качество сигнала» и «Сила сигнала». Они показывают уровень потока информации, который в данный момент принимает система. Он должен быть не менее 70%.

Если качество ниже 70%, то причинами этого могут быть либо неправильная сборка схемы, либо неправильно подобранное положение антенны. Если кабель подключен правильно, то изменять значения поступающего сигнала необходимо посредством изменения положения самой конструкции антенны.

Выполнять такие действия надо очень медленно и осторожно. Сначала сдвинуть антенну на 1-2 мм, подождать несколько секунд, чтобы не потерять сигнал. Зеркало тарелки должно быть направлено максимально вверх. При этом надо внимательно следить, чтобы выполняющие эту работу люди своими телами нечаянно не перекрыли поступление сигнала. Двигать тарелку необходимо до тех пор, пока на экране телевизора не появится четкое изображение. Когда оно появится, можно закрутить до конца болты, держащие кронштейны.

Как настроить антенну «Триколор ТВ» самостоятельно – смотрите видео:

Немного информации о спутнике «Триколор TB»

«Триколор ТВ» вещает каналы цифрового телевидения на европейской территории России с искусственных спутников Земли «Eutelsat-36С» и «Eutelsat-36В», а на территории Сибири – со спутника «Express-АТ1».

На сегодняшний день Триколор ТВ - является одними из наиболее популярных и востребованных российских спутниковых операторов. Поэтому если вы решили купить , то мы сможем вам помочь в полной мере, так как в нашем интернет-магазине его можно приобрести вместе со всем необходимым для установки, в том числе самостоятельной. Если же вы предпочитаете доверить это дело профессионалам, то установка Триколор ТВ в Москве и Подмосковье нашими специалистами будет осуществлена на следующий же рабочий день после оформления заказа.

Как самостоятельно установить триколор тв

Итак: вы осуществили свое намерение купить триколор тв в москве и теперь вам необходимо его установить. С чего же начать!? В таких случаях вам помогут наши рекомендации:

· Прежде всего нужно заняться сборкой тарелки, что несложно осуществить по инструкции, прилагаемой производителем к этому устройству. Если же ее нет, то просто приглядитесь к спутниковым антеннам на соседних домах и попытайтесь собрать свою тарелку по их принципу. Мы уверены, что вы справитесь с этой задачей без проблем, так как ошибиться в сборке сложно!

· Теперь нужно определиться с тем, куда вы будете ставить вашу антенну. Первая мысль, которая при этом посещает большинство обладателей спутниковой тарелки – установить ее за окно, поближе к телевизору. Однако не всегда этот вариант можно считать удачным. Дело в том, что все спутники находятся над экватором, который относительно территории России находится на южной стороне, поэтому в идеале ваша антенна должна быть направлена на юг. Но это не значит, что подходят только окна выходящие строго на юг: достаточно, чтобы он был просто виден, и не перекрывался деревьями или высокими зданиями. Если же перед вашим окном, выходящим на юг, растет высокое ветвистое дерево, вы живете на первом этаже или на близком расстоянии от окон в южном направление стоит “небоскреб”, то единственный вариант правильно установить спутниковую антенну – разместить ее на крыше дома или на балконе у соседей. Что касается установки Триколор ТВ на даче, то там все гораздо проще, так как вы всегда сможете найти такое место для спутниковой тарелки , чтобы она была бы направлена на юг (не отвлекаясь от темы можем посоветовать, в случае, если вы затрудняетесь с выбором места, пригласить мастера, чтобы он смог правильно оценил ситуацию).

· Предположим, что все условия соблюдены и вы собираетесь установить спутниковую антенну за окно. Для этого нужно закрепить на место установки специальную опору - кронштейн, на котором и будет висеть ваша антенна. Крепить кронштейн можно на анкера или крепежные глухари с дюбелями диаметром 10 - 14 мм. При этом, для большей надежности используйте все отверстия, предназначенные для крепления.

· Теперь, когда опора надежно закреплена не забудьте установить на вашу антенну конвертер из комплекта спутникового тв триколор . Затем, накручиваете один конца провода (из комплекта) на конвертор, который у вас уже находится на антенне, а другой конец подключаете к вашему спутниковому ресиверу через разъем LNB IN.

· Теперь можете вешать вашу антенну. При этом затягивать гайки по горизонтали и вертикали, но не до упора, чтобы спутниковую тарелку можно было двигать прилагая небольшие усилия, но в то же время она не сваливалась с крепежа.

· Следующий шаг – подключение ресивера Триколор ТВ к телевизору, которое нужно производить в соответствие с прилагаемой инструкцией.

· Пока все, возвращайтесь к установленной антенне и направьте ее на юг. В качестве подсказки скажем, что Солнце находиться на юге в полдень или в 13 часов дня, в зависимости от того по какому (“летнему” или “зимнему” времени) живет страна на момент установки.

Начинайте плавно и без рывков двигать спутниковую антенну по горизонту, при этом следя не появился ли на ресивере сигнал. Затем приподнимите или опустите антенну и вновь начните проходить горизонт.

· Когда сигнал пойман, добейтесь его наилучшего приема и в этом положении затяните все гайки у антенны.

· И наконец, в автоматическом поиске найдите все каналы со спутника.

· Можно посоветовать вариант попроще: посмотрите, как установлена спутниковая антенна Триколор ТВ (можно и НТВ плюс) у соседей и установите свою так же. При этом, постарайтесь правильно соблюдать все углы наклона по горизонтали и вертикали.

Cамостоятельная настройка спутниковой антенны триколор ТВ ничем не отличается от настройки других спутниковых операторов связи, она даже намного проще, потому что у спутника очень хороший охват. Передача пакета каналов для европейской части нашей страны осуществляет спутник EUTELSAT 36/B, который позиционируется на 36 градусе восточной долготы. Кроме оператора триколор через данный спутник ведет свое вещание и компания НТВ +.

Нахождение спутника

Сигнал со спутника можно сравнить с тонким прожекторным лучом, который светит с высоты 36 – 38 тысяч километров. Поэтому важно правильно определится с местом установки спутниковой антенны. Чтобы исключить все возможные помехи на пути прохождения сигнала. Если вы установите тарелку в неподходящем месте, то вы потеряете свое время, так как спутниковый сигнал в отличие от наземного сигнала не может проходить сквозь стены.

Для правильного определения места качественного приема сигнала важно знать, что все спутники находятся над экватором, поэтому необходимо, что бы зеркало тарелки смотрело на южную сторону. Если у вас окна выходят на север, возможность установки тарелки возле оконной стены становится невозможным. Лучшим вариантом будет установка на крыше и прокладка кабеля удобным для вас способом. Таким образом, вы обеспечите бесперебойный прием сигнала со спутника.

Считается, что для лучшего приема пакета каналов транслируемых со спутника необходимо рассчитать диаметр тарелки. Что касается каналов триколор ТВ, уверенный прием на территории центральной России может осуществляться даже с 0,6 м антенной и использование других тарелок нецелесообразно, потому что самостоятельно установить зеркало диаметром 0,9 проблематично.

Спутниковая тарелка представляет собой своеобразную линзу, которая фокусирует информационный луч со спутника и направляет его в конвектор для последующего усиления. Для оператора спутниковой связи триколор используется круговой конвектор. Обычно продается вместе с комплектом спутникового телевидения триколор ТВ.

Итак, вы определились с местом установки, настало время подумать, как монтировать кронштейн. Кронштейн должен быть прикручен к стене анкерными болтами, что бы исключить любые колебания. Так как перекосы и деформации собранной системы могут привести к тому, что принимаемый сигнал будет пропадать после каждого ветреного дня.

Настройка антенны

Вы собрали всю систему, прикрутили кронштейн к стене, и самостоятельно навесили на него зеркало антенны, подключили конвектор, кабель и включили ресивер триколор, можно приступать к настройке на спутник. Необходимо знать, что спутники хоть и летают над нами, но относительно нас они неподвижны. Это значит, что они висят над экватором и движутся со скоростью вращения земли. Такое положение существенно упрощает настройку на желаемый спутник.

Для того, что бы качественно и быстро самостоятельно настроить спутниковую антенну можно воспользоваться специальным прибором, который называется SatFinder. Прибор подключается непосредственно к антенне и информирует настройщика о правильности его действии. Но если у вас не оказалось такого прибора, не надо отчаивается. Можно воспользоваться обычным телевизором с подключенным ресивером.

Ресивер настраивается через меню на поиск каналов через соответствующее окно, в котором расположены индикаторы качества и силы сигнала. Когда антенна не настроена индикаторы показывают отсутствие сигнала. Для того, чтобы произвести качественную настройку желательно, что бы экран телевизора был в зоне видимости, когда вы будете производить манипуляции с тарелкой. Если в вашем ресивере не прописаны каналы триколор и в нем отсутствуют необходимые частоты, можно произвести поиск каналов, например у соседей, у которых есть настроенная антенна.

Вы включили телевизор, настроили ресивер и видите на экране картинку «нет сигнала», заходите в меню и выбираете пункт, в котором отображаются индикаторы качества и силы сигнала.

Настало время крутить тарелку, но для начала еще больше упростим задачу, а для этого надо запомнить некоторые моменты:

• Спутниковый сигнал очень чувствителен к погоде. В дождливый и пасмурный день желательно воздержаться от соблазна произвести настройку. Так как капельки дождя и густые тучи способствуют ослабеванию сигнала.
• Производить настройку лучше в полдень, так как положение солнца может послужить ориентиром для настройки.

Подготовительные работы завершены, вы вооружились необходимыми ключами и решили настроить антенну на триколор ТВ. Дело это не сложное, но и не терпит торопливости, если вы будете крутить зеркало антенны влево вправо, скорее всего на экране вы не увидите заветную картинку. Настройка на спутник осуществляется с соблюдением определенной методики:

• Необходимо нацелить зеркало спутниковой тарелки на место в небе, где в обеденное время обычно располагается солнце.
• Вертикальное положение антенны на максимальное положение вверх и закручиваем гайки.
• Начинаем крутить тарелку и двигать на 1 – 2 мм, в горизонтальном положении продвигаясь в положение солнца, когда на часах 14:00.
• Каждый шаг делаем с остановкой на 5 – 10 секунд. Остановки делаются, для того, чтобы не упустить сигнал.
• Важно, что бы спутниковая тарелка находилась от вас в стороне, и вы не стояли на пути сигнала.

Если вы переместили антенну с позиции 12 часов на 14:00 и не поймали сигнал, необходимо ослабить вертикальные гайки, опустить тарелку на 1 мм и повторить все действия сначала. И так до тех пор, пока на экране не появятся шкала с уровнем и качеством сигнала или картинка телевизионного канала триколор.

После того, как вы получили на экране телевизора желаемую картинку, необходимо произвести точную настройку. Запас сигнала не помешает в плохую погоду, когда будет идти снег или дождь. Точная настройка производится небольшими движениями зеркала, при этом каждый раз наблюдая изменение качества и силы сигнала на экране телевизора. В идеале у вас должно получится не менее 70% на каждую шкалу.

Когда настройка завершена, закручиваем все гайки и немного ослабляем зажим конвектора. Прокручиваем конвектор на несколько градусов вправо и смотрим на шкалу. Если сигнал ухудшился, проворачиваем в обратном направлении до желаемого уровня и закрепляем хомут.

На этом этапе настройка на спутник полностью закончена. Можно включать и наслаждаться любимыми каналами на своем ТВ.

Важные дополнительные сведения.

1. Обращаем Ваше особое внимание, что управление просмотром программ «Триколор ТВ» производится с помощью ресивера и пульта дистанционного управления от ресивера. Пульт от телевизора понадобится только для включения и выключения самого телевизора. Переключение каналов, вызов информации, настройки производятся только на самом ресивере и только с помощью пульта ресивера.
2. Пульт дистанционного управления ресивера, как и другие пульты электронного оборудования, является инфракрасным и действует в прямой видимости от устройства на расстоянии около 5 метров. Для управления ресивером, стоящим в другом помещении (комнате), необходимо дополнительно приобретать радиопульт для спутникового оборудования (конкретно для Вашей модели спутникового ресивера). Радиопульт действует на расстоянии до 100 метров.
3. Поступающий со спутника кодированный сигнал обрабатывается именно ресивером, а не телевизором. Телевизор служит только для вывода изображения с ресивера на экран. Но, к одному ресиверу можно подключить несколько телевизоров, поэтому:
а) Для просмотра одного и того же канала, включенного на ресивере, можно подключать несколько телевизионных точек (на всех телевизорах будет показывать одинаковый канал).
б) Для просмотра разных каналов на разных телевизорах требуется подключение к каждому телевизору своего собственного ресивера.
4. Каждые выходные со спутника на ресиверы посылаются обновленные ключи раскодирования сигнала, поэтому рекомендуется оставлять работающим (не выключать) ресивер с пятницы до воскресенья. Если Вы не смогли этого сделать или просто долго не использовали свой ресивер, то какие-то каналы (или все) могут не показывать (у ресивера нет обновленных ключей для их раскодирования). Тогда действия совершенно просты: включите ресивер на канале, который не показывает (кодированный канал DRE) и оставьте до появления картинки. Обычно картинка определяется за час-другой, но может пройти и около суток. После этой процедуры все каналы должны определиться.
5. Надпись на экране телевизора «Кодированный канал DRE» означает, что сигнал со путника принимается на антенну и передается на ресивер, но нет ключей раскодирования этого сигнала. Нужно включить закодированный канал и дождаться появления картинки.
Надпись на экране телевизора «Нет сигнала» означает, что сигнал от антенны не поступает на ресивер. Для выявления причины и последующего ее устранения нужно проверить кабель соединения антенны и ресивера и проверить положение самой спутниковой антенны (не сдвинута ли она физически даже на сантиметр-другой от направления на спутник).
6. Регистрация ресивера и активация карты «Старт» дополнительных каналов пакета «Оптимум» необходима для раскодирования каналов, т.е. чтобы каналы начали показывать. Поиск сигнала со спутника осуществляется на само оборудование, которое будет принимать его вне зависимости от проведения регистрации. Поэтому мы рекомендуем сначала поймать сигнал и только потом проводить регистрацию.
7. Просим Вас периодически внимательно следить за сообщениями на информационном канале «Триколор ТВ» и в разделе «Новости» на официальном сайте компании Триколор ТВ (сообщения о возможном отсутствии вещания из-за профилактики оборудования, нововведения в каналах и услугах и т.п.).

1. Подключение спутникового ресивера к телевизору.

а) По высокой частоте (ВЧ), с помощью антенного кабеля.
Подключаем ресивер к телевизору по антенному кабелючерез антенное гнездо в телевизоре и разъем «RF Out» в ресивере. Включаем кабель питания ресивера в электрическую сеть 220В, включаем тумблер питания на задней панели ресивера. На дисплее ресивера загорается надпись «BOOT» и через несколько секунд загорается номер канала. Если ресивер находится в ждущем режиме (выключен), то на дисплее ресивера загорается время (например «13-40» или любое другое). Тогда нажимаем кнопку включения «Power» на пульте ресивера. На дисплее ресивера загорается номер канала (например «0001», т.к. все наши ресиверы уже настроены, каналы запрограммированы и оборудование готово к эксплуатации). Нажимаем на пульте телевизора кнопку «0» (или любую другую – это будет канал, на котором работает Ваше телевидение «Триколор ТВ») и запускаем поиск каналов (настройку каналов, сканирование частоты — описание находится в инструкции к Вашему телевизору). Сканирование автоматически остановится на частоте работы ресивера. На экране телевизора Вы увидите картинку:

Надпись на экране телевизора «Нет сигнала» на пульте ресивера
б) По низкой частоте (НЧ), с помощью кабеля с разъемом Scart или с разъемом «колокольчики» («тюльпаны»).
Подключаем ресивер к телевизору соответствующим кабелем. Включаем кабель питания ресивера в электрическую сеть 220В, включаем тумблер питания на задней панели ресивера. На дисплее ресивера загорается надпись «BOOT» и через несколько секунд загорается номер канала. Если ресивер находится в ждущем режиме (выключен), то на дисплее ресивера загорается время (например «13-40» или любое другое). Тогда нажимаем кнопку включения «Power» на пульте ресивера. На дисплее ресивера загорается номер канала (например «0001», т.к. все наши ресиверы уже настроены, каналы запрограммированы и оборудование готово к эксплуатации). Нажимаем на пульте телевизора кнопку «A/V» для перехода в видеорежим или выбираем в меню телевизора соответствующий разъем подключения дополнительного оборудования (описание находится в инструкции к Вашему телевизору). На экране телевизора Вы увидите картинку:

Надпись на экране телевизора «Нет сигнала» означает, что приемник подключен к телевизору правильно. Обратите внимание, что надпись должна выглядеть именно так, потому что именно такую картинку выдает спутниковый приемник при отсутствии сигнала с антенны. Для уверенности можете нажать на пульте ресивера кнопку «MENU», на дисплее ресивера загорается пунктирный прямоугольник, а на телевизоре появится меню ресивера. Нажимаем на пульте ресивера кнопку «EXIT» и меню пропадает.
2. Если надпись выглядит по-другому, значит, телевизор не видит сигнала от спутникового приемника, т.е. Вы что-то не так подключили.
3. Нажимаем на пульте ресивера 01-й канал (кнопки «0» и «1»). Этим действием мы включаем открытый (FTA) информационный канал Триколор ТВ, который сразу начнет показывать картинку, как только Вы поймаете сигнал со спутника. Автоматически снизу экрана телевизора на синем поле выводится информация о включенном канале (название канала, номер канала по общему списку, текущая передача, время трансляции).
4. Нажимаем на пульте ресивера два раза красную кнопку «i» , видим две шкалы «Сила сигнала» и «Качество сигнала». Изначально шкалы пустые, показывают 0%, т.к. сигнала в данный момент нет. По этим настроечным шкалам при поиске сигнала со спутника будем ориентироваться на качество пойманного сигнала.
На экране телевизора видна картинка: в блоке сверху выводится информация о текущей программе и интересующие нас настроечные шкалы, в блоке снизу выводится информация о названии включенного :

2. Выбор места установки антенны.

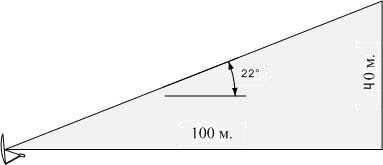

Основным критерием выбора места установки спутниковой антенны является свободный обзор в направлении на спутник Eutelsat W4 (36.0E), т.е. на Юг. Под свободным обзором подразумевается отсутствие препятствий (деревьев, зданий и т.п.) на воображаемой линии, соединяющей спутник и антенну. Ориентировочные данные по длине до препятствия и высоте препятствия показаны на рисунке:

Установка антенны рядом с местом расположения телевизора и доступность для пользователя упрощают процесс монтажа, настройки и возможного последующего обслуживания. Обычно антенну устанавливают на стене рядом с окном, балконом или лоджией, на крыше дома. Можно даже установить антенну на земле))) Установка внутри помещений, под крышей, за стеклом исключена, т.к. сигнал поступать не будет.
Если Вы используете качественный кабель с толстой медной жилой и двойной оплеткой, имеющий минимальные показатели затухания сигнала и достаточно высокую защиту от внешнего воздействия, то длина кабеля от антенны до телевизора не должна превышать 100м . При большей длине рекомендуется установка усилителей сигнала.

3. Сборка антенны.

Собираем антенну согласно инструкции по сборке. Конвертор в держателе нужно разместить разъемом вниз, так чтобы внутрь не попадали осадки. Муфта держателя крепится ближе к рабочей части («головке») конвертера. На антенне затягиваем все регулировочные болты, но так, чтобы в небольших пределах можно было изменять положение антенны.

4. Монтаж антенны к стене.

Учитывайте тот факт, что при настройке антенну придется поворачивать в вертикальной и горизонтальной плоскостях, и окружающие предметы (стена дома, ограждение балкона) не должны препятствовать этому движению.
1. Производим разметку на поверхности для крепления кронштейна антенны. Сверлим отверстия с помощью перфоратора. Прикручиваем кронштейн к стене. Крепежные элементы могут быть выбраны Вами самостоятельно в зависимости от материала стены, размеров антенны, ветровой нагрузки.
2. Устанавливаем собранную спутниковую антенну на кронштейн.
3. Подготавливаем кабель (с обоих концов).

а) Зачищаем 15мм верхнего изолирующего слоя ПВХ от края кабеля, не повредив экранирующую оплетку.
б) Экранированная оплётка вместе с фольгой заправляется в противоположном направлении.
в) Внутренняя изоляция срезается приблизительно на 10мм.
г) Накручиваем F-разъём на кабель до упора.
д) Обрезаем центральную жилу (проводник), чтобы она выступала за край разъема на 2мм.
4. Прикручиваем подготовленный кабель к конвертеру. Можно дополнительно заизолировать соединение от влаги с помощью изоленты и силиконового герметика.
5. Дополнительно, чтобы кабель не болтался, можно прикрепить его к кронштейну пластиковыми стяжками или той же изолентой.
6. Другой конец кабеля прикручиваем к разъему ресивера «LNB IN».

5. Настройка антенны на спутник.

Внимание! поиск сигнала «Триколор ТВ» со спутника Eutelsat W4 (36.0E) осуществляется с помощью оборудования (антенны, конвертера и ресивера) и никак не связан с регистрацией этого спутникового оборудования.

Регистрация спутникового ресивера и активация карты «Старт» дополнительных каналов пакета «Оптимум» необходима для раскодирования телевизионных каналов вещания, т.е. чтобы каналы начали показывать телевизионную картинку. Мы настоятельно рекомендуем сначала поймать сигнал и только потом проводить регистрацию .
Настройку спутниковой антенны легче производить с помощником, т.к. ориентироваться в совершенных действиях придется по изображению на телевизоре. Если телевизор стоит близко к месту установки антенны, и Вы будете видеть на нем изображение, то можно настраивать и в одиночку.
Процесс самостоятельной настройки значительно облегчает прибор SatFinder Professional (Satellite Finder), который служит для поиска спутникового сигнала (покупается или арендуется в нашем офисе).
1. Определяете направление на Юг. Для этого:
а) Можно использовать компас (самый лучший и точный вариант).
б) Можно ориентироваться на направление спутниковых антенн соседей, если они пользуются «Триколор ТВ» (условное определение, а потому сектор настройки будет большим и искать сигнал можно долго).
в) Возможно примерное определение направления на спутник по солнцу. Для Санкт-Петербурга и Ленинградской области направление на спутник совпадает с положением Солнца, примерно, в 13:30-13:45 по летнему времени или 12:30-12:45 по зимнему времени (условное определение, а потому сектор настройки будет большим и искать сигнал можно долго).

2. Проверяете отсутствие препятствий в данном направлении.
3. Расположите антенну вертикально и медленно начинайте перемещать её в горизонтальной плоскости влево (на восток). Учитывайте, что задержка сигнала равна 2-3 секундам. После перемещения антенны на 1см нужно подождать 2-3 секунды. Поворачивая антенну быстро, Вы рискуете не увидеть сигнал никогда!
4. Смотрим на экран телевизора на настроечные шкалы «Сила сигнала» и «Качество сигнала».

а) Если значения настроечных шкал пустые, то Вы пока не поймали сигнал. Тогда продолжаем поворачивать антенну.
б) Если одна шкала заполнена, а другая шкала пустая, Вы поймали не тот спутник или есть препятствия. Тогда продолжаем поворачивать антенну.
в) Если шкалы заполняются, а картинки на заднем фоне нет, сначала проверяйте включенный канал (должен быть включен канал «Триколор ТВ»). Если это открытый информационный канал «Триколор ТВ», а картинки нет, то Вы поймали другой спутник и нужно продолжать поворачивать антенну. (Для проверки нажмите на пульте ресивера кнопку «OK» и выберите в списке информационный канал).
г) Как только поймаете сигнал со спутника «Триколор ТВ» Eutelsat W4, на экране (на заднем фоне, за синими информационными полями меню) появится телевизионная картинка открытого информационного канала «Триколор ТВ», а настроечные шкалы будут заполнены. Картинка на экране телевизора будет выглядеть так:

5. После нахождения сигнала производим точную настройку на спутник. Поворачиваем антенну с меньшей амплитудой (несколько миллиметров) по горизонтали (влево — вправо) и по вертикали (вверх — вниз). Добиваемся максимальных показаний в настроечных шкалах (при самостоятельной настройке можно волне добиться 80% по обеим шкалам). Помните, что уровень сигнала зависит от погодных условий. При высокой облачности, сильном дожде или снегопаде уровень сигнала может сильно уменьшиться вплоть до 0%. Поэтому в ясную погоду стоит убедиться в точности настройки и периодически очищать антенну от снега и наледи.
6. Крепко затягиваем все регулировочные болты, чтобы антенна больше не поворачивалась.
7. Поиск сигнала «Триколор ТВ» со спутника Eutelsat W4 упрощается при использовании специального прибора SatFinder Professional (Satellite Finder). Это устройство покупается или арендуется в нашем офисе.

6. Регистрация спутникового ресивера и активация .

После окончания настройки антенны два раза нажимаем на пульте ресивера кнопку «Exit», чтобы убрать меню.
Настало время зарегистрировать приемник и активировать дополнительных каналов « ».

Обращаем Ваше внимание, что регистрация спутникового ресивера и активация карты «Старт» дополнительных каналов пакета «Оптимум» необходима для разблокировки каналов, т.е. чтобы каналы начали показывать телевизионную картинку. Поиск сигнала со спутника «Триколор ТВ» осуществляется с помощью оборудования и никак не связан с регистрацией.

Мы настоятельно рекомендуем сначала поймать сигнал и только потом проводить регистрацию.
Регистрация оборудования осуществляется в нашем офисе (адрес: Санкт-Петербург, Подъездной пер, дом 5А, ст.м. Пушкинская) по рабочему гарфику (ПН-ВТ с 11 до 17, СР-ПТ с 11 до 19, СБ-ВС выходные).
Внимание!!! С 1 июня 2010 года регистрация возможна только по паспортным данным (при наличии DRE ID ресивера и секретного кода карты Старт) с подписанием договора на оказание телевещательных услуг.
Уникальный 12-тизначный номер DRE ID ресивера можно посмотреть на наклейке на упаковочной коробке; на наклейке на корпусе ресивера; в общем меню ресивера в подменю «Status». Секретный код карты активации «Старт» для просмотрапакета «Оптимум» на первый год находится под защитным слоем.
Внимание!!! После регистрации оборудования обязательно необходимо в течение 1-2 (Одного-Двух) дней пройти её подтверждение. Подтверждение проводится для проверки зарегистрированных данных пользователя (ФИО и DRE ID оборудования). Пользователю необходимо позвонить с контактного (мобильного) номера телефона, указанного при регистрации, по бесплатному федеральному номеру 8-800-333-13-11 (ежедневно с 10 до 22 по московскому времени) и сообщить оператору о желании «Подтвердить регистрацию». Вас попросят назвать ФИО и DRE ID ресивера.

7. Дальнейшие Ваши действия:

а
Теперь включаем с помощью кнопок переключения каналов («CH» и две кнопки «+» и «-») или с помощью кнопок с цифрами любой из каналов бесплатного Базового пакета (например, «ОРТ», «Россия-1″ или «НТВ») и видим на телевизоре картинку:

Вы оставляете канал включенным (телевизор можно выключить, но ресивер трогать нельзя) на срок от нескольких минут до нескольких часов до появления картинки вещания (рекомендуем оставить приемник включенным на ночь). Периодически смотрите на телевизор и ждете начала трансляции. В это время техническим центром Триколор ТВ будет обработана информация по регистрации Вашего спутникового ресивера и активации карты «Старт» дополнительных каналов пакета «Оптимум». Далее информация передается на спутник Eutelsat W4 (36.0E) и со спутника поступит на Ваш ресивер. Ваш ресивер получит коды разблокировки сигнала и на экране телевизора появится картинка вещания.

После начала вещания каналов бесплатного Базового пакета («ОРТ», «Россия-1″ или «НТВ») Вы включаете с помощью кнопок переключения каналов («CH» и две кнопки «+» и «-») или с помощью кнопок с цифрами любой канал дополнительного пакета Оптимум (например, «Кинопоказ», «Теленяня», «ЗооТВ») и видите на телевизоре знакомую картинку:

Вы опять оставляете канал включенным (телевизор можно выключить, но ресивер трогать нельзя) на срок от нескольких минут до нескольких часов до появления картинки вещания (рекомендуем оставить приемник включенным на ночь). Периодически смотрите на телевизор и ждете начала трансляции. В это время техническим центром Триколор ТВ будет обработана информация по регистрации Вашего спутникового ресивера и активации карты «Старт» дополнительных каналов пакета «Оптимум». Далее информация передается на спутник Eutelsat W4 (36.0E) и со спутника поступит на Ваш ресивер. Ваш ресивер получит коды разблокировки сигнала и на экране телевизора появится картинка вещания.

Сложного ничего нет. Настройка при отсутствии препятствий занимает около 15-30 минут , активация каналов от нескольких минут до 8 часов. А далее остается наслаждаться просмотром любимых передач.

Приятного просмотра!

Внимание!

Каналы пакета «Базовый» активированы не будут:
а) Если Вы сначала зарегистрировали ID спутникового ресивера и активировали карту «Старт» дополнительных каналов пакета «Оптимум», но не смогли самостоятельно поймать сигнал со спутника в течение 5-ти суток после регистрации.
б) Если Вы зарегистрировали ресивер и активировали карту «Старт», но не включали ресивер в течение 5-ти суток после регистрации.
При этом платный пакет «Оптимум» дополнительных каналов активируется независимо. Если каналы пакета «Оптимум» не показывают, необходимо включиться на кодированном канале данного пакета (например «Теленяня» или «Кинопоказ») и дождаться появления картинки.
Для активации пакета «Базового» нужно произвести повторную активацию . Пишете письмо в службу технической поддержки «Триколор ТВ» по электронной почте [email protected] или звоните по телефону 8-800-333-13-11 (ежедневно с 10 до 22 по московскому времени). Просите оператора о повторной активации и сообщаете свои регистрационные данные (DRE ID ресивера). Служба технической поддержки «Триколор ТВ» обработает Вашу заявку и снова активирует пакеты на 5 суток. Вы включаете кодированный канал бесплатного пакета (например «ОРТ», «Россия-1», «НТВ») и ждете появления картинки.
При ожидании активации любого канала любого пакета может пройти от нескольких минут до нескольких часов, т.к. время зависит от разных условий, например количества абонентов в сети.
