Выбор места установки спутниковой тарелки для триколор. Самостоятельная установка Триколор ТВ: подробная инструкция

«Триколор ТВ» является крупнейшим оператором спутникового телевидения в России. За 9 лет своего существования «Триколор» завоевал популярность среди жителей Российской Федерации, а число абонентов приблизилось к отметке в 15 миллионов. В середине 2012 года оператор запустил в эксплуатацию мультикомплекс HD, а количество доступных каналов с каждым годом лишь увеличивается. Кроме стандартных каналов, абоненты «Триколор ТВ» могут подключить дополнительные пакеты услуг. Для радиолюбителей доступен «Радиопакет» с 33 популярными радиостанциями России, а фанаты российского футбола могут подключить пакет «Наш футбол». Как правило, в авторизованных центрах за дополнительную плату вам помогут установить и настроить спутниковую тарелку, но вы можете сделать это и самостоятельно. Как установить Триколор ТВ?

При покупке комплекта «Триколор ТВ» вам автоматически активируют карту с подключенными на ней услугами. Вам останется сделать самое главное – установить и настроить спутниковую антенну для приема сигнала.

Первым делом откройте инструкцию, которая идет в комплекте с «Триколором», и соберите антенну. Затем нужно определиться с местом для установки тарелки (антенны). Ничто не должно загораживать антенну от сигнала спутника. Расположенные рядом деревья и стены будут лишь приглушать сигнал. Если вы устанавливаете антенну в многоквартирном доме, то постарайтесь поднять ее повыше, дабы окружающие дом деревья не закрывали зеркало антенны.

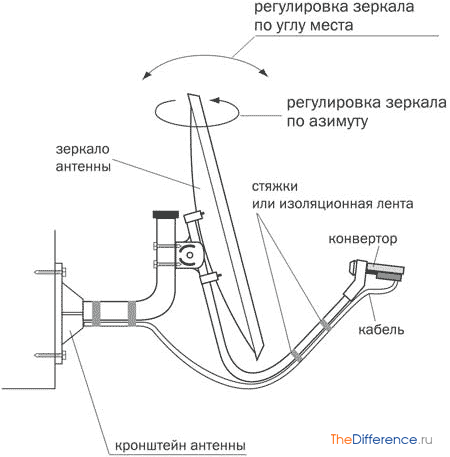

Выбрав место, закрепите кронштейн на стене дома анкерными болтами, установите конвертер в тарелку и подключите к ней зачищенный кабель при помощи специального F-разъема. Место соединения кабеля и конвертера лучше обмотать изолентой и загерметизировать силиконом, дабы не попадала влага.

Остался важный шаг в установке антенны – это настройка зеркала относительно спутника. Выставьте примерный азимут согласно данным вашего города. Узнать угол наклона и азимут для вашего населенного пункта можно при помощи сервиса http://geonames.ru . Теперь вы знаете, как самому установить Триколор ТВ. Осталось лишь настроить антенну для качественного приема сигнала.

Подключите второй конец кабеля к цифровому приемнику (ресиверу) и вставьте карту в специальный слот. Затем подключите к телевизору ресивер «тюльпанами» или HDMI-кабелем, включите его в сеть.

Откройте в меню цифрового приемника пункт «Системные установки», введите стандартный пин-код «0000» и запустите «Установку антенны». В нижней части данного режима отобразятся две шкалы, указывающие на качество и уровень приема сигнала. Начните медленно вращать тарелку, пока обе шкалы не заполнятся на 60-70 процентов. Закрепите антенну в таком положении и сбросьте заводские настройки через меню антенны.

В меню «Установка антенны» на первом этапе указываем «русский язык» и оператора. После чего кликаем на пульте дистанционного управления кнопку «ОК».

На следующем этапе указываем регион – «Основной» или «Триколор-Сибирь» в зависимости от вашего местонахождения.

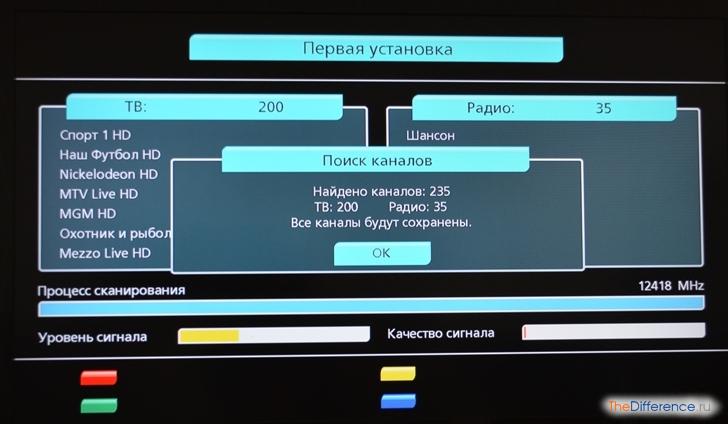

Автоматически запустится поиск каналов, по окончании которого вы увидите окошко с информацией о найденных ТВ-каналах и радиостанциях. Нажмите «ОК» на пульте управления и дождитесь загрузки «нулевого» канала.

При первом подключении придется подождать от 1 до 8 часов, пока спутники «найдут» вашу антенну. Для этого оставьте ресивер включенным на любом канале на несколько часов. Телевизор в данном случае можно выключить.

Сомневаетесь в том, что сможете самостоятельно установить Триколор ТВ? Обратитесь за помощью к специалистам, тем самым сэкономив как время, так и нервы. А еще обязательно просмотрите этот видеоролик от компании «Триколор ТВ», описывающий процесс установки и настройки оборудования:

Для того чтобы самостоятельно, не имея никаких практических знаний, собрать и установить комплект спутникового телевидения у себя дома, нужно соблюдать определенную пошаговую последовательность работ.

Рассмотрим основные моменты, на которые стоит обратить особое внимание при сборке тарелки, схемы подключения проводов, а также сделаем акцент на частых ошибках, которые совершают неопытные монтажники.

Материалы для монтажа

Начнем с необходимых материалов. Для сборки вам потребуются:

Без них, при наличии нескольких головок, у вас получится вот такая елка.

Он потребуется, если вы захотите одновременно подключить несколько телевизоров от одной тарелки.

Конвертеры

Для начала, более подробно стоит рассмотреть сами конвертеры.

Они различаются по поляризации. Бывают модели:

• с линейной поляризацией (вертикальной и горизонтальной)

• с круговой поляризацией

С круговой используются для приема каналов Триколор ТВ и НТВ+ со спутника 36 градусов. Для приема МТС и Телекарта потребуется с линейной поляризацией Ku диапазона.

Отличить их можно по маркировке. Слева на рисунке круговой, справа - линейный.

Еще у них может быть разное количество выходов:

Сам конвертер состоит из трех основных элементов:

• облучатель

• волновод

• электронный блок

Под крышкой облучателя можно увидеть диэлектрическую пластинку. Ее наличие говорит о том, что это конвертер круговой поляризации.

То есть, его можно применять для приема каналов Триколор и НТВ Плюс. Чтобы превратить такой конвертор в линейный, для поиска других спутников, достаточно вытащить и убрать пластину.

Кстати, пропадание или ухудшение сигнала, иногда может быть связано с повреждением этой пластинки. Она из-за перепадов температур на улице, постепенно разрушается и выкрашивается.

Специальные конвертеры для мультисвитчей имеют 4 выхода.

При этом они все не равнозначны. Один с вертикальной, другой с горизонтальной поляризацией. Плюс два поддиапазона – верхний и нижний. Это имеет значение при подключении кабелей через мультисвитч.

Схемы подключения мультисвитчей

Сам мультисвитч необходимо подбирать в зависимости от количества кабелей и телевизоров в вашем доме. Схемы подключения проводов для самых популярных спутников следующие:

Если у вас есть еще и обычная телевизионная антенна, то мультисвитч обязан иметь вход TerrTV.

Схема подключения через мультисвитч спутника ABS-2A для приема пакета каналов от МТС:

Имейте в виду, при использовании мультисвитча дайсик=Diseqc уже не понадобится.

Сборка спутниковой тарелки

Из инструмента для сборки обычно хватает пары рожковых ключей на 10 и 13, плюс крестовая отвертка. Для крепежа к стене потребуется перфоратор и анкерные болты.

Когда определились с комплектацией, перво-наперво необходимо правильно собрать саму тарелку. Здесь есть несколько нюансов.

Так например, при сборке траверсы обратите внимание, что поперечная планка, которая крепится к самому зеркалу тарелки, должна накладываться именно поверх нее.

Если ее прикрутить с другой стороны, а физически это возможно, тогда:

• во-первых, у вас будет плохая соосность отверстий

• во-вторых, обратный конец траверсы, где цепляются головки, уйдет из фокуса

В результате чего, изначально будет тяжело поймать хоть какой-то сигнал. Кроме этого, крепление которое идет на кронштейн, при настройке спутников над горизонтом (относительно вашего географического проживания), должно цепляться регулируемой частью вниз.

А для спутников находящихся ниже горизонта - наоборот, регулируемой частью вверх.

Так как в этом случае, вам уже понадобится не поднимать, а опускать зеркало.

Как собрать мультифид

Сборка мультифида также сопряжена с некоторыми особенностями. В разборном комплекте изначально идут два неодинаковых “ушка”. Одно больше, другое меньше.

Маленькое одевается на собранную с пластиком трубку.

Большое крепится за центральную траверсу. При этом оба уха можно расположить относительно друг друга двумя разными способами.

На одном уровне или в разных плоскостях. Большинство монтажников располагают именно в одной плоскости.

Хотя если сделать наоборот, это позволит легче выполнить самую начальную настройку спутниковой антенны и сэкономит время при поиске дополнительных боковых спутников.

Головки в собранном виде окажутся на разных уровнях, одна выше, другая ниже.

Собственно, как и летают по горизонту сами спутники.

Но это конечно справедливо, если у вас конвертеры будут ловить три разных спутника. Когда две головки ловят один спутник, например Eutelsat 36E, но с разными пакетами программ, тогда размещайте их в одной плоскости.

А вот третью голову, монтируйте как описано выше. Разбежка между конверторами также зависит от диаметра зеркала. Чем меньше его размер, тем ближе головки будут расположены друг относительно друга.

После того как прикручена планка, постарайтесь хотя бы на глаз выставить головку так, чтобы центральная ось пластика (где сходятся две половинки литья), и это самое крепление к траверсе, оказались под углом 90 градусов. Далее все будет регулироваться относительно этого первоначального положения.

Порядок чередования мультифидов также имеет значение. Первым и ближним к тарелке должен располагаться тот мультифид, позиция спутника которого, ближе к вашему месту проживания.

Например, если вы живете за 40 градусом, то сначала на вашей тарелке должен идти Eutelsat 36.0E, далее Hotbird 13E, и последним Astra 5.0E. Тоже самое по аналогии с другими спутниками.

После закрепления тарелки на стене или крыше, прокладываете от этого места до тюнера или свитча коаксиальные кабели.

Каждый конец подписываете от какой именно головки он идет.

Если у вас дайсек, выходной кабель будет один.

Подключение F разъема

Чтобы подключить коаксиальные кабели, их нужно зачистить и одеть на них F-разъемы. Сделать это можно двумя способами.

1-й способ – срезаете ножом только внешнюю оболочку кабеля на расстоянии 20-25мм. Экран повреждать нельзя.

Все проволочки аккуратно загибаете на оболочку.

Теперь нужно снять изоляцию с центральной жилы. Она должна выступать от экрана максимум на 2мм.

После этого накручиваете F коннектор.

Лишний запас центральной жилы укорачиваете, оставляя не более 5мм от плоскости разъема.

2-й способ попроще. Опять берете канцелярский нож. Отступаете примерно 1см от края кабеля и обрезаете всю изоляцию. Включая внешнюю и внутреннюю, вплоть до центральной жилы.

После чего, отступив 3мм, срезаете только наружную оплетку.

Контролируйте, чтобы между оплеткой и центральной жилой не попало никаких ворсинок и проволочек.

Более снимать изоляцию и ничего загибать не нужно. Просто сверху вставляете и накручиваете f разъем.

Далее делаете разводку кабелей по квартире по всем комнатам, где у вас стоят телевизоры. Все их также подписываете.

При этом, гораздо надежнее заводить кабель напрямую в девайс, а не подключать через спутниковую ТВ-розетку. С этим может быть связана как потеря качества, так и вообще пропадание сигнала.

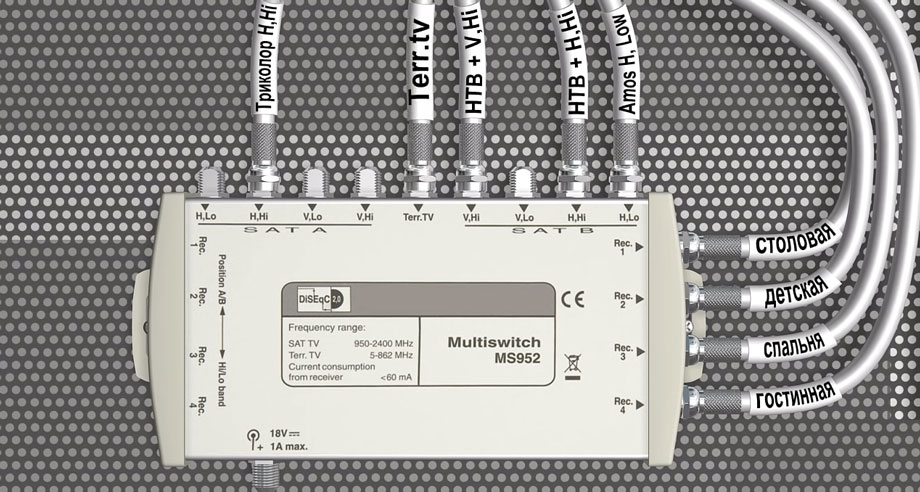

Схема подключения проводов при использовании мультисвитча может выглядеть вот таким образом:

Подключение Diseqc

При наличии только дайсика, подключение и настройка спутников производится в следующей последовательности.

Запомните, что любой уважающий себя магазин спутникового оборудования и подобных систем, всегда продает тюнеры уже прошитыми на те или иные каналы и спутники. Иначе, его просто-напросто выживут с рынка конкуренты.

При этом, при покупке обязательно попросите продавца, что бы он написал вам порты Diseqc коммутатора, так как они были выставлены им при настройках. Именно по этим портам вам придется делать все подключения кабелей.

При монтаже вы сначала подсоединяете кабели на головки, а затем заводите их на дайсик. Как раз таки на нем, желательно подключить все изначально с “заводскими” настройками тюнера.

Если у вас какой-либо спутник в ресивере настроен на первый порт, соответственно и не дайсеке он должен идти на порт№1. Если на второй, то и в коммутаторе задействуется порт №2 и т.д.

Все входные порты всегда подписаны. Центральный одиночный разъем – это выход на сам тюнер.

Поиск спутника и каналов

Настройку и поиск спутника можно выполнить без навороченных приборов с применением самого ресивера.

Правда придется тащить на крышу сам тюнер + какой-нибудь маленький телевизор.

Если вы конечно не будете устанавливать мотоподвес.

Еще такую настройку делают вдвоем. Один человек на крыше двигает тарелку, другой по сотовому телефону контролирует сигнал дома на ТВ.

Если же вас не устраивает ни один, ни второй вариант, можно прикупить у китайцев дешевый портативный прибор для настройки и анализа спутникового сигнала - или вот .

Тогда настройка вообще не составит большого труда. Кстати, он пригодится и в дальнейшем, если после сильного ветра у вас ухудшится сигнал или вы захотите со временем добавить спутник, а может вообще поменять головки. Настроить спутники с МТС и Триколор, вместо Amos, Astra и т.п.

Настройку начинайте с центральной головки. Изначально выставляете тарелку с небольшим подъемом к горизонту. Для того, чтобы сориентироваться в направлении, посмотрите на ближайших соседей.

В наше время, вы уже явно не будете первопроходцем, и найти пару тройку настроенных тарелок не составит большого труда. Иногда их настолько много, что они мешают друг другу.

В крайнем случае можно воспользоваться программами на смартфонах – Спутник Director или SatFinder.

Устанавливаете программку, запускаете ее и начинаете крутить смартфон по разным направлениям в поисках нужного спутника. Координаты большинства из них уже забиты в программу и ничего искать не нужно.

Значок, обозначенный кружком или крестиком, будет показывать верное направление для спутниковой тарелки. По нему и сверяйтесь.

Включаете тюнер, выбираете спутник с центрального конвертера и ищите хоть какой-то сигнал с этой головки. Поиск производится подниманием, опусканием и поворотом самой антенны.

Качество сигнала указывается в виде шкалы в процентах и располагается в нижней части экрана. Вам нужно добиться максимально возможного значения.

Для этого очень-очень медленно начинаете поворачивать тарелку в разные стороны. Само зеркало при этом закрывать нельзя.

Если сигнала нет, или он очень плохого качества, тарелка немного опускается. Далее процесс разворота по сторонам повторяется. Как только по высоте попался сигнал хорошего качества, тарелка предварительно фиксируется по вертикали.

После чего, опять можно покрутить ее по сторонам вправо-влево, чтобы найти максимально возможное качество. Тут никогда не будет 100%, просто ищите максимально возможную цифру – 68-75% и т.д.

Найдя наилучшее положение, окончательно зажимаете поворотный механизм вправо-влево. Только не затягивайте сразу до конца по одному болту, иначе тарелку уведет в сторону на пару градусов. Закручивайте гайки равномерно, как на колесах авто или головке двигателя.

Когда углы все выставлены, необходимо опять отрегулировать всю конструкцию по высоте. Ослабив крепеж, начинаете ее поднимать или опускать по вертикали, все время контролируя сигнал.

Запомните, что максимум всегда ищется методом опускания вниз.

Для чего это нужно и что это дает? В процессе длительной эксплуатации под тяжестью снега, ветра, дождей, тарелка все равно будет уходить немного вниз, ухудшая сигнал.

Вам же нужно выставить ее как бы в натяжечку. Это сохранит качество сигнала на долгое время.

Имейте в виду, что тарелка изначально должна быть закреплена на стене или крыше ровно по уровню.

Если это не соблюдается, то найдя максимум сигнала по горизонтали, вы начнете искать max по вертикали. И в процессе этого, положение по горизонтали будет уходить. Придется несколько раз юстировать горизонталь-вертикаль.

Далее переходите к следующей стадии настройки – прокручивание вокруг своей оси центрального конвертера по часовой или против часовой стрелки. Здесь также можно добиться улучшения сигнала на несколько процентов.

Таким образом вы настроили саму тарелку и центральную головку. Переходим к настройке боковых конвертеров от других спутников.

Переключаете тюнер на следующий спутник и вызываете его информационную строку. Конвертер этого спутника также благодаря мультифиду можно вращать вверх-вниз, приближать или удалять от тарелки.

Также как и со средней головкой, сначала ищите максимум на вертикали, а потом приближаете или удаляете боковой конвертер к центральному. В конце настроек проворачиваете его вокруг оси.

При настройке спутников от боковых конвертеров, особо обратите внимание на то, где вы стоите относительно тарелки. На боковые головки сигнал со спутника поступает в центр зеркала и отражаясь как в бильярде попадает на конвертер.

Так вот, для того чтобы не перекрывать этот сигнал своим телом, вы должны располагаться с ближайшей стороны настраиваемой головки, а не с противоположной.

После поиска и настройки спутника со всех трех конвертеров, процесс можно считать завершенным. Спрячьте и загерметизируйте дайсик от дождя и осадков, а также надежно закрепите спутниковые кабели хомутами, чтобы их не болтало ветром.

Ошибки монтажа и подключения

На самом начальном этапе не ошибитесь с крепежом траверсы для размещения конвертеров. Она должна быть установлена под кронштейн, а не сверху него.

В противном случае возникнут большие проблемы с поиском сигнала даже на центральной головке. Виновата будет именно неправильная фокусировка.

Проходные розетки это первый враг спутникового телевидения. От таких девайсов, сигнала вообще может и не быть.

Поэтому применять можно только оконечные. Часто они идут в паре с телевизионными.

Их можно применять только для аналогового телевидения. Спутниковое TV не должно иметь никаких разветвителей. Дело в том, что трансляция каналов обычно происходит на двух поляризациях.

И разветвитель не в силах одновременно пропустить их через себя. В итоге часть каналов на каком-то телевизоре просто будет отсутствовать.

Любое соединение это потеря качества сигнала, в том числе и на казалось бы удобных розетках.

Особо следите за тем, чтобы отсутствовали соединения в местах высокой влажности – чердачные помещения. В плохую погоду сигнал из-за этого вообще будет пропадать.

Не покупайте китайский кабель сомнительного производства. От качества кабеля может зависеть почти половина уровня того сигнала, который доходит от тарелки до ресивера.

Никогда не обматывайте дайсек в полиэтиленовый пакет. Даже если это и спасет от прямых капель дождя, то внутри со временем все равно образуется конденсат.

И именно он станет причиной выхода из строя коммутатора, которому обязательно требуется вентиляция и сообщение с воздухом. Самый простой и дешевый вариант - пустая пластиковая бутылка, тоже не особо спасает.

Поэтому лучше всего, рядом с тарелкой разместить влагозащищенную коробку и установить коммутатор в нее.

Также не обматывайте изолентой F коннекторы. Такая изоляция плохо помогает от ржавчины, и только ухудшает ситуацию, так как влага рано или поздно все равно проникает под изоленту.

И вместо того, чтобы постепенно испариться или скатиться с поверхности разъема, она на нем задерживается и ускоряет процесс коррозии в несколько раз. Еще не забывайте одевать изолирующий колпачок на свободный порт Diseqc.

Наряду с большинством спутниковых операторов, компания Триколор ТВ предлагает покупателям своего оборудования услуги по его настройке и монтажу. Но большинство абонентов решают справляться с этим процессом своими силами. Насколько сложна настройка Триколор ТВ самостоятельно, и как правильно ее выполнить – об этом расскажет наша статья.

Начало работы

В первую очередь, абоненту необходимо зарегистрировать полученную телевизионную приставку у оператора. Это следует сделать даже до монтажа приборов (в том числе и антенны), поскольку обработка регистрации может занять некоторое время. А без внесения данных в базу оператора, настройка ресивера Триколор ТВ будет невозможна, а значит, и отследить правильность установки антенны не получится.

Регистрация ресивера

В некоторых случаях зарегистрировать приставку при покупке может дилер, у которого она приобреталась. Если специалисты проводят эту процедуру, они обычно сообщают о ней покупателям. Тогда делать ничего не придется.

Важно! Проверить, прошла ли приставка регистрацию можно на официальном сайте Триколор в разделе «Проверка подписок».

Если данные прибора не были внесены в базу оператора дилером, абонент может исправить положение самостоятельно. Регистрация возможна:

• на официальном сайте компании, через кнопку «Регистрация абонента»;
• путем звонка в службу клиентской поддержки оператора.

Вне зависимости от выбранного способа, пользователю потребуются:

• ID приемника;
• смарт-карта;
• инструкция к ресиверу;
• собственный паспорт.

В этих документах содержатся все данные, которые необходимы для регистрации. Их нужно будет ввести в соответствующие поля на сайте самостоятельно либо продиктовать сотруднику клиентской службы. Когда регистрация будет пройдена, абоненту станет доступна настройка приставки Триколор ТВ.

Настройка антенны

После регистрации приставки производится монтаж тарелки, соединение ее с телеприемником, а затем настройка антенны Триколор ТВ на спутник. Этот процесс лучше производить не в одиночку, а при поддержке кого-нибудь из домашних. Один человек будет изменять положение тарелки, а другой следить за уровнем сигнала в меню настроек на телевизоре.

Совет! Чтобы быстрее и качественнее выполнить настройку антенны Триколор ТВ самостоятельно, советуем воспользоваться прибором SatFinder или одноименным приложением для смартфона. Эти вспомогательные инструменты позволят подобрать оптимальную частоту вещания.

Доступ в настроечное меню

Порядок действия при настройке оборудования будет зависеть от способа подключения приставки к телевизору. Возможны два варианта присоединения:

• высокочастотный – с помощью антенного кабеля;
• низкочастотный – через обычные «тюльпанчики».

При использовании высокочастотного способа к гнезду для антенны на телевизоре присоединяют один конец кабеля. Второй его конец подключают к разъему ресивера RF Out. После включения приставки на экране телевизора должна появиться надпись Boot. Это будет означать, что загрузка началась. Затем с пульта ДУ нужно запустить автоматический поиск каналов и перебирать частоты до появления сообщения об отсутствии сигнала. Такое поведение оборудования свидетельствует о правильности его подключения.

Если использовался низкочастотный способ, присоединив все провода к нужным разъемам, телевизор следует переключить в видео-режим, нажав на пульте клавишу A/V. В результате на экране должно возникнуть сообщение об отсутствии сигнала – это означает, что все сделано правильно.

Прежде чем начнется настройка сигнала Триколор ТВ, следует перейти в раздел оценки качества сигнала. Для этого на пульте ДУ нажимают кнопку «i». Две шкалы, появившиеся после нажатия на экране телеприемника, будут отображать уровень сигнала на антенне, а также его качество.

Важно! Для нормальной работы ТВ значения обеих шкал должны быть не менее 70%. В противном случае необходима смена положения тарелки.

Как поймать сигнал?

Настройка спутника Триколор ТВ самостоятельно может быть довольно затруднительной. Как уже было сказано выше, эту операцию лучше проводить вдвоем. Положение антенны меняют постепенно, каждые 5-7 секунд поворачивая ее на пару-тройку миллиметров. После каждого поворота отслеживают значения шкал на экране телеприемника. Как только удастся поймать максимальное значение, тарелку закрепляют окончательно.

Важно! Ловить сигнал желательно в хорошую погоду, при отсутствии облачности и осадков.

Необходимые работы с ресивером

Чтобы сделать использование спутникового ТВ более удобным, стоит установить на ресивере некоторые дополнительные параметры настройки. Триколор ТВ дает своим абонентам возможность задать:

• нужный им порядок каналов;
• время и дату;
• регион проживания и разницу вещания с Москвой;
• необходимость автоматического восстановления сигнала при его спаде и т.д.

Разберем, как производятся некоторые из этих действий.

Составление списка каналов

Настройка приемника Триколор ТВ самостоятельно позволяет полностью адаптировать оборудование под свои потребности. Например, распределив каналы, входящие в подключенный пакет, по категориям, абонент может заметно сократить время их поиска в дальнейшем.

Для упрощения поиска контента необходимо:

• зайти в общий список каналов;
• нажать на пульте зеленую клавишу;
• в появившемся столбце ввести первую букву названия нужного канала.

После этого действия на экране останутся только те каналы, названия которых начинаются с введенной буквы. Далее можно запустить просмотр одного из них, либо переместить канал в нужную категорию.

Для доступа к категориям нажимают на пульте клавишу Fav. На экране отобразится перечень стандартных категорий. Абоненту следует выбрать из них нужную, затем перейти в соседний столбец со списком каналов, выбрать из него тот, что следует добавить в раздел, и нажать ОК. Канал автоматически сохранится в указанную папку.

Важно! Для перемещения между столбцами используют клавиши со стрелками на пульте.

Установка даты и времени

С установкой даты и времени пользователь сталкивается сразу при первоначальной настройке ресивера. В ходе выставления рабочих параметров прибор выдаст окно, в котором нужно будет указать следующие значения:

• сдвиг UTC – ближайший к часовому поясу региона, в котором установлена приставка;
• обновлять со спутника – «да»;
• дата – в каждом значении «текущий»;
• местное время – «текущее».

Заполнив все поля таблицы, следует нажать ОК.

Как настроить время на тарелке Триколор ТВ, если оно сбилось в процессе работы? Для этого необходимо перейти в меню приставки и выбрать в нем подраздел «Настройки». В этом подразделе нужно найти пункт «Время и дата» и перейти в него. В результате на телеэкране появится описанная выше таблица (такая же, как при первичной установке параметров). Заполнить ее нужно так, как и в первый раз.
Важно! В случае, если в ходе настроек возникают какие-то затруднения, рекомендуем в первую очередь обратиться к инструкциям, приложенным к оборудованию. Если информации в них недостаточно, следует позвонить в техническую поддержку оператора.

Во многие дома нашей страны пришло спутниковое телевидение «Триколор ТВ». Их комплекты пользуются у населения заслуженным и постоянным спросом благодаря высокому качеству сигнала, низкой стоимости и удобству покупки через интернет. После того, как вы приобретёте спутниковую тарелку и ресивер, можно заказать услугу полного комплекса работ по установке комплекта телевидения «Триколор ТВ» специализированной фирме. В этой статье вы узнаете, как самостоятельно произвести установку, подключение и полностью настроить спутниковую систему «Триколор ТВ».

Сборка комплекта

Самостоятельно собрать купленный комплект под силу даже совершенно не знакомому с техникой человеку. Если вы решили самостоятельно произвести установку и настроить тарелку и ресивер, советуем изучить инструкцию и запомнить названия составных частей спутниковой антенны. Также следует понимать, где именно и как подключается ресивер «Триколор ТВ».

Приготовьте телевизионный кабель со штекерами. Первым делом размещаем конвертер в держателе.

Обратите внимание на разъём, он должен быть направлен вниз, чтобы капли дождя не затекали в него.

Установочную муфту следует надёжно закрепить к рабочей площади конвертера. Перед установкой антенны советуем ещё раз проверить и подтянуть все болты. Для того, чтобы правильно настроить головку и найти точное направление на спутник «Триколор ТВ», это придется делать в процессе монтажа не один раз.

Монтаж антенны

Для получения качественного изображения на экране телевизора, поступающего через выход ресивера, необходима точная настройка антенны на спутник «Триколор» ТВ и отсутствие видимых помех на прямой линии, мысленно проведённой между ними.

Прежде, чем приступить к монтажу, внимательно прочитайте документы комплекта оборудования и найдите там название вашего комплекта: «Центр» или «Сибирь».

Тарелка должна смотреть строго на юг, а также закреплена исключительно на наружной стене или мачте. Она ни в коем случае не может быть установлена между высотными домами или деревьями, закрывающими воображаемую ось, проведенную между тарелкой и спутником.

Если было принято решение о самостоятельной установке приёмного устройства на внешней стене дома, то следует крепить кронштейн надёжными анкерами. При не соблюдении этого правила, сильный ветер может оторвать крепления и антенна может причинить много неприятностей. Место для монтажа должно быть выбрано из простого расчёта: как можно ближе к месту, где установлен ресивер.

Даже при применении кабеля с двойной оплёткой и утолщённой медной жилой, это расстояние ограничено ста метрами. В случае невозможности такой близкой установки комплекта, советуем приобрести и настроить дополнительный усилитель. Процесс приобретения его не сложен, он обычно имеется в любом магазине по продаже телевизионной техники.

После покупки вначале собирается антенна и производится её установка на уже закреплённый кронштейн. Зачищаем телевизионный кабель от верхнего слоя изоляции с обоих концов по полтора сантиметра. По направлению от конца к середине тщательно оборачиваем экранированную оплётку и накручиваем на освободившуюся часть F-разъём. Оставляем основную медную жилу выступающей за разъём на два миллиметра, остальное откусываем пассатижами. Теперь необходимо подключить ресивер кабелем, идущим к конвертеру антенны.

Подключаем рессивер

Есть два способа самому подключить ресивер «Триколор ТВ» к телевизору:

• высокочастотное подключение антенным кабелем;
• низкочастотное подключение ресивера обычным кабелем с «колокольчиками» или разъёмом «скарт».

При ВЧ подключении: включаем кабель в антенное гнездо телевизора и соединяем с выходом ресивера «RF Out». Затем подключаем ресивер шнуром к электрической розетке и включаем тумблер питания. На экране должна появиться надпись «BOOT» и номер канала. Затем запускаем в телевизионном приёмнике автоматический поиск каналов и ищем канал с надписью «Нет сигнала», указывающий нам то, что ресивер подключен правильно.

При НЧ подключении: соединение ресивера производится кабелем с «тюльпанами» или «скартом». Включаем ресивер в сеть и ждём, когда на экране появится слово «BOOT», а затем и цифры номера канала. На пульте управления телевизионного приёмника производится установка режима видео клавишей «A/V». Если мы видим надпись «Нет сигнала», значит ресивер подключен правильно.

Далее необходимо проверить присутствие сильного сигнала, поступающего от спутника на ресивер. Пробуем вывести на телевизор любой случайный канал. На экране отобразится номер канала, транслируемая со спутника на тарелку передача и время. Так как антенна не настроена, то экран телевизора будет иметь синий цвет по всему фону.

Ищем на пульте ресивера надпись «i» и включаем эту кнопку. На экране должны появиться две шкалы «Сила сигнала» и «Качество сигнала», по которым должна производится установка настроек, и далее мы будем самостоятельно настраивать спутниковую тарелку.

Настройка

Последний важный этап работ, необходимых для получения качественного изображения на телевизоре - правильная настройка спутниковой антенны и ресивера «Триколор ТВ». Это действие можно произвести самостоятельно, придерживаясь направления антенны строго на юг. Дальнейшие действия по налаживанию приёма сигнала от антенны желательно проводить вместе с членами семьи или любым помощником.

Ставьте его у телевизора и ждите от него команд о результате на экране, самостоятельно и понемногу поворачивая спутниковую тарелку по сантиметру вверх и вниз, вправо и влево.

Намного облегчает настройку наличие соседской антенны «Триколор ТВ». Просто копируете её направление и наклон, добиваясь наиболее полного заполнения полей обеих шкал на экране.

Начинать настройку сигнала нужно с вертикального положения зеркала тарелки, постепенно перемещая его в горизонтальной плоскости. Смотрим на экран: если обе шкалы заполнены, это значит - поймали хороший сигнал. Вскоре на телевизионном приёмнике появляется качественное изображение. Если только одна шкала заполнена - сигнал поступает не от спутника ‘Триколор ТВ’, нужно искать далее. Понемногу самостоятельно поворачивая зеркало антенны сначала по горизонтали, потом по вертикали, производим настройку максимального заполнения шкал и наиболее качественного изображения на экране телевизора.

Регистрация

Для регистрации приёмника потребуется:

• номер карты «Триколор ТВ»;
• серийный номер ресивера;
• код, указанный на карте;
• паспорт владельца;
• адрес установки комплекта.

Проще всего регистрировать свой номер ресивера через сайт «Триколор ТВ». После заполнения специальной формы регистрации в окошке будет показан ваш номер договора и активирована карта. Договор можно скачать с сайта, распечатать, подписать и отправить по указанному на сайте адресу обычной почтой в компанию на подпись.

Можно регистрировать установку по телефонам компании, указанным на сайте. Это займёт немного времени, и результат будет такой же, договор вам вышлют почтой. Самое главное, что вместе с покупкой любимых телешоу, вы получаете гарантию на весь комплект оборудования! Желаем вам, чтобы самостоятельная установка и настройка спутниковой антенны и ресивера»Триколор ТВ» была успешной и хорошего настроения в результате просмотра интересных телевизионных передач!

Спутниковое телевидение сегодня есть практически в каждом доме. В России на данный момент самым популярным и надежным поставщиком спутникового телевидения считается Триколор ТВ. Принцип действия такого телевидения заключается в передаче данных через спутник Земли от передающего центра на принимающий прибор к потребителю. Передача данных отличается высоким качеством. Обеспечить качество изображения и звука позволяет правильная установка и настройка оборудования. Для монтажа и наладки можно вызвать сервисного специалиста, но установить и отрегулировать систему можно самостоятельно.

Тарелка является основополагающим элементом спутниковой системы. Представляет собой металлическую конструкцию параболической формы, вогнутой внутрь. Данная форма выбрана неслучайно. Сигналы, поступающие от спутника, достигая тарелки, концентрируются в одной центральной точке – в круговом конвекторе, что позволяет получать высокий уровень связи. От конвектора информация по кабельной трассе поступает в ресивер, где преобразуется и выводится на экран телевизора.

Теперь зная принцип передачи сигнала, становится понятно, что спутниковая антенна должна устанавливаться по следующим правилам:

1. Выбираем доступную траекторию от тарелки до спутника. Для этого мысленно прочерчиваем линию от антенны в направлении передаточного устройства. На пути линии траектории не должны присутствовать деревья, здания, сооружения, конструкции, которые могли бы преграждать путь или искажать сигнал. Запомните! Спутниковый сигнал не может проходить сквозь стены.
2. Фиксируем антенну на высотной точке. Ей поможет стать крыша дома, открытая сторона балконного помещения. Не рекомендуется монтировать тарелку на внутреннюю стену лоджии или балкона. Это ухудшит передачу цифровых сообщений и вызовет помехи.
3. Лучшее направление тарелки — южная сторона.
4. Избегаем места на здании, в которых скапливается снег или влага. Это могут быть водосливы, скаты и карнизы крыши дома.
5. Монтируем антенну в районе телевизора. Это облегчит процесс настройки.

Простые правила установки спутниковой тарелки Триколор ТВ поможет избежать первых ошибок в настройке телевидения самостоятельно.

Начинаем установку спутниковой антенны

Выбрав место, приступаем к монтажу самой конструкции. Наружная конструкция Триколор ТВ состоит из нескольких частей:

• кронштейн;
• зеркало антенны;
• кабель коаксиальный;
• конвектор.

Кронштейн крепиться к стене или крыше на анкерные болты для усиления устойчивости. Любые колебания ветра ненадежно закрепленного кронштейна приведут к деформации всей конструкции и снижению качества изображения.

После монтажа крепления прикрепляем собственно зеркало тарелки, конвектор.

Конвектор устанавливаем на держатель разъемом в нижнем положении, чтобы на него не попадала влага.

Этапы соединения кабеля и конвектора:

1. Зачищаем на кабеле внешний изолирующий материал на расстоянии от концов кабеля примерно 15 мм, внутренний – 10 мм. Старайтесь не повредить экранирующую оплётку.
2. Экранирующую оплётку вместе с фольгой загибаем в противоположное направление от концов и закручиваем к F-разъём до упора.
3. Не отрезаем конец жилы за разъёмом размером 2 мм.
4. Закрепляем кабельный провод на держателе изоляционной лентой или стяжками.
5. Делаем герметизацию разъёма для предотвращения попадания в него влаги с помощью герметика или изолирующей ленты.

На этом наружные работы по настройке спутниковой трансляции Триколор ТВ закончены, требуется присоединить кабель к приемнику и отрегулировать работу самого ресивера.

Тонкости установки ресивера

Установка ресивера к телевизору осуществляется одним из двух способов:

1. При помощи высокочастотного (ВЧ) антенного кабеля.
2. С помощью низкочастотного (НЧ) кабеля с разъемом.

ВЧ включается в гнездо телевизора, предназначенное для антенны, и в разъем на приемнике «RF Out». При включении приемника в розетку на экране телевизионного устройства должно высветиться слово «BOOT» и цифра телеканала. Включая поиск каналов, получаем фразу «Нет сигнала», говорящая о том, что приемник работает правильно.

Алгоритм прикрепления НЧ к спутниковому приемнику тот же, что и ВЧ. Единственно, что после появления надписи «ВООТ» нажимаем клавишу на пульте «А/V» и ждем появление надписи «Нет сигнала». Если надпись появилась, значит все сделано правильно. Другая информация, появившаяся на экране телевизионного устройства, свидетельствует о том, что аппаратура собрана неправильно.

Чтобы изображение было качественным

До этапа поиска сигнала необходимо провести несколько действий в самих настройках спутникового телевидения:

1. На пульте управления ресивера нажмите кнопку «Меню».
2. В графе «Установка» нажимаем «ОК».
3. Вводим «0000».
4. В выплывающем окне нажимаем «ОК».
5. Выбираем пункт «Установка антенны» и жмём «ОК».

В графе «Установка антенны» находим две шкалы «Качество сигнала» и «Сила сигнала», показывающие уровень получаемого потока информации. Оптимальный показатель передачи должен быть не меньше 70%.

Причинами низкого уровня сигнала может быть неправильная сборка оборудования или неточное положение антенны. Если кабель подключен правильно, то регулировать значение поступающего сигнала нужно, изменяя положение самой тарелки.

Начинаем двигать антенну на 1-2 мм, останавливаясь каждый шаг на несколько секунд, чтобы не упустить сигнал. Зеркало тарелки Триколор ТВ должно быть направлено максимально вверх.

Продолжаем вращать тарелку Триколор ТВ до нужного значения заполнения шкал на экране телевизора. Заполнение одной шкалы свидетельствует о том, что устройство связывается не со спутником. Поэтому продолжаем поиск. После наполнения шкал до нужного значения на мониторе пойдет изображение. Когда настройка завершена, закручиваем болты крепления кронштейна до упора.

Настройка прибор Триколор ТВ самостоятельно не занимает много времени и не требует наличие особых и специальных навыков и умений. В целом, на введение в пользование спутникового телевидения потребуется не более 3 часов. Заключительным этапом настройки стает регистрация самого спутникового приемника.

Звоним и регистрируем

Регистрация ресивера происходит через отдел технической поддержки по указанному номеру в абонентском договоре. До набора номера приготовьте следующие данные:

• Ф.И.О. абонента или паспортные данные;
• адрес установки устройства;
• реквизиты приемника.

Помни! Регистрацию ресивера можно осуществить через сайт «Триколор ТВ»

Специалист службы технической поддержки проверит правильность данных и даст подтверждение. В течение рабочей недели на экране телевизионного аппарата может светиться надпись «Кодированный канал DRE». По истечению указанного срока начнется транслирование «Триколор ТВ».

Настройка спутника «Триколор ТВ» самостоятельно завершена. Можно наслаждаться просмотром любимых каналов в высоком качестве изображения и с прекрасным звуковым оформлением. Спутниковое телевидение «Триколор ТВ» дарит потребителям большой выбор каналов в скоростном режиме.
